在精密制造的世界里，每一個微米都至關重要

在編碼器制造這個要求極盡精密的領域，每一個生產環節的精度把控都直接關系到最終產品的性能。作為自動化生產線上的核心組成部分，模組的選型更是直接決定了生產效率與產品質量。今天，我們將深入解析鼎格DGE-60雙滑塊模組系列在編碼器制造行業的應用，看看它如何成為高精度編碼器生產的“護航者”

編碼器制造的特殊需求與挑戰

編碼器作為將角位移或直線位移轉換成電信號的關鍵裝置，在數控機床、工業機器人、汽車、軌道交通等領域上有著廣泛應用。其制造過程對精度、穩定性和一致性要求極高

當前，國產編碼器行業面臨多重挑戰：技術人才異常缺乏，行業心態浮躁，基礎材料與工藝制作水平不足，嚴重制約了行業發展特別是在高精度編碼器的生產過程中，±0.1mm的定位誤差就可能導致整個編碼器性能大幅下降

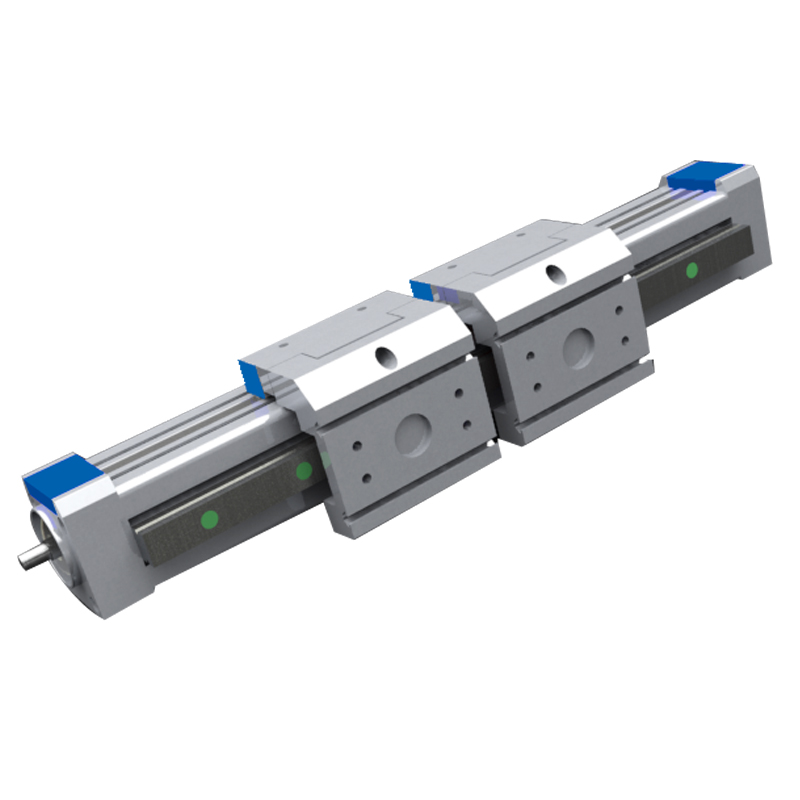

鼎格DGE-60雙滑塊模組的技術優勢

鼎格DGE-60雙滑塊模組系列是專為高精度應用場景設計的直線運動模塊，其在編碼器制造中展現出的技術優勢尤為明顯

高精度定位

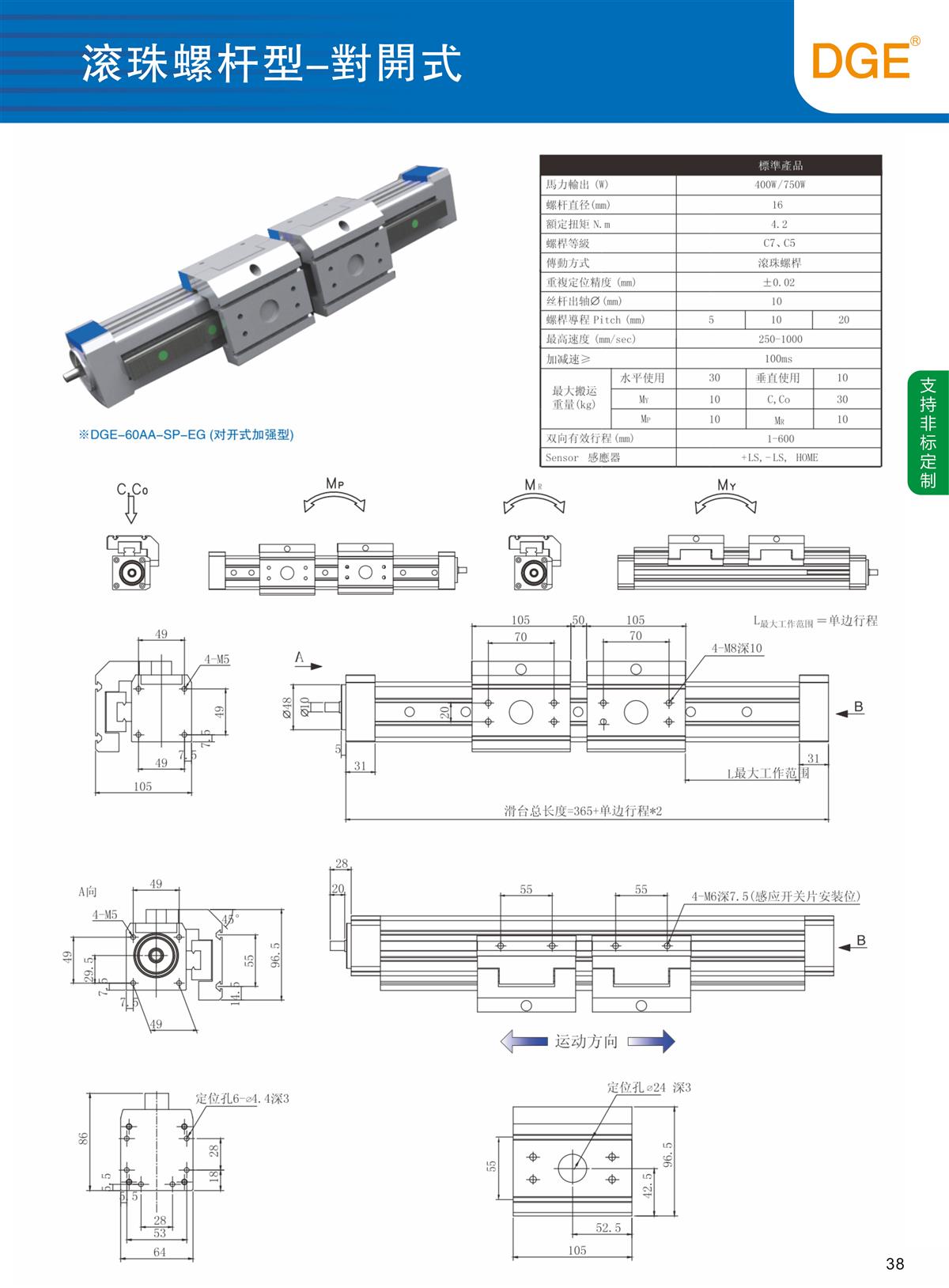

DGE-60AA-SP-EG型號采用滾珠絲桿傳動，重復定位精度可達±0.02mm遠高于行業普通模組±0.1mm的精度水平。這一精度指標對編碼器碼盤安裝、外殼加工等工序至關重要

剛性結構設計

模組采用鋁缸筒型材64*64mm的加強結構，配合雙滑塊設計，實現了高剛性和負載容量。對負載負荷的變位量小，即使在搭載質量或外部負載變動的情況下也能保持高穩定性。這一特性保證了編碼器生產過程中長期運行的穩定性

靈活的配置選項

DGE-60系列提供兩種驅動方式：滾珠絲杠驅動適用于可重復精確定位；同步帶驅動則適用于長行程、高速、高載荷搬送。用戶可根據編碼器生產線的不同工位需求，靈活選擇合適的驅動方式

在編碼器生產中的具體應用方案

編碼器組裝環節

在編碼器組裝過程中，DGE-60雙滑塊模組可用于：精密零件搬運：模組水平使用負載能力達80kg，可輕松應對編碼器各種部件的搬運需求

• 精細裝配：±0.02mm的重復定位精度確保了編碼器內部精密元件的準確安裝
• 多工位協同：對開式設計允許雙邊獨立運動，提高生產效率

編碼器出廠前需要經過嚴格檢測與校正。DGE-60雙滑塊模組可集成到校正系統中，如同軸校正裝置，確保編碼器測量精度

模組的高穩定性為檢測設備提供了可靠的運動平臺，避免因平臺振動或下沉導致的測量誤差

自動化生產線應用

鼎格DGE-60系列模組可根據客戶的行程要求設計定制，滿足不同編碼器生產線布局需求：

• 短行程精密工位：有效行程1-600mm，適用于精細裝配區域
• 長行程傳輸工位：同步帶型號行程可達1-6000mm，適合車間的物料傳輸

共因故障風險

編碼器制造過程中，任何細微的振動或精度偏差都可能導致產品性能下降。DGE-60雙滑塊模組通過雙滑塊對開設計和高剛性結構，有效分散負載應力，減少運行中的變形風險

環境適應性

編碼器生產環境對清潔度、溫度均有要求。該模組配備不銹鋼帶防塵裝置，利用獨有的密封墊片覆蓋機構，采用不銹鋼帶，可防止異物進入引動器內部，保護精密軸承和導軌不受污染

維護保養便利性

模組采用模塊化設計，簡化了維護流程。廠商建議每運行100km補充油脂一次，這樣的標準化保養周期大大降低了設備維護的復雜性

性價比行業對比

與同類產品相比，鼎格DGE-60雙滑塊模組展現出顯著的性價比優勢：

精度與價格平衡

國內同類高精度模組價格通常是鼎格DGE-60系列的1.5-2倍，而精度指標相當，以編碼器生產中的精加工環節為例，±0.02mm的重復定位精度，已能滿足絕大多數編碼器生產的需要

使用壽命與維護成本

采用上銀直線導軌和TBI滾珠絲桿，等優質配件，保證了模組的長期使用壽命。規準的潤滑保養要求，降低了意外停機風險，減少了生產中斷的損失。

能源效率

支持400W-750W伺服電機，可根據實際負載精準匹配功率，避免能源浪費。對于需要24小時連續運行的編碼器生產線來說，長期能源節約效果顯著

應用風險與質量管控

潛在風險點

盡管DGE-60雙滑塊模組性能優異，但在編碼器生產應用中仍需注意：

• 垂直使用限制：齒輪皮帶驅動型號不建議垂直使用，在產線設計時需避免
• 共振風險：有效行程過大時可能會發生共振，行程越大時最大速度應該相對降低

• 安裝要求：安裝不良可能導致性能下降，需確保按規范安裝

•


• 質量保障措施

• 鼎格為其模組產品提供1年保修，終身維護的服務承諾，嚴格的點檢制度，可及早發現潛在問題，防止生產中斷。

•


•


• 鼎格DGE-60雙滑塊模組系列以±0.02mm的重復定位精度、高剛性結構設計和靈活的配置選項，為編碼器制造行業提供了高性價比的自動化解決方案。它有效解決了編碼器生產過程中的精度控制、穩定性維持和環境適應性問題，幫助國產編碼器行業突破技術瓶頸，邁向更高水平

•


• 隨著編碼器技術向23位絕對式、±1角秒測角精度的發展，對生產設備的要求將愈加嚴格。鼎格DGE-60雙滑塊模組系列在這樣的行業趨勢下，無疑成為了國產編碼器產業升級的重要支撐

•


• 在智能制造的時代浪潮中，只有精準、穩定、可靠的自動化設備，才能助力編碼器制造企業在激烈競爭中脫穎而出——而鼎格DGE-60雙滑塊模組，正是這樣一位可靠的“護航者”
